在煤层气勘探开发中，，，， ，核磁共振手艺主要应用于实验室检测息争释储层岩心特征，，，， ，涵盖岩性、物性、含油气水性等，，，， ，为储层评价提供要害参数。。。。。。。 。然而从现场取心运回，，，， ，并在实验室剖析需较长周期，，，， ，部分参数（如油气散失率）在此历程中易变，，，， ，造成与原始状态的差别，，，， ，影响后续储层和生产参数评价的准确性。。。。。。。 。加之实验室装备体积较大且腾贵，，，， ，现场录井举行实时储层评价或提供评价相关参数的手段相对有限，，，， ，亟需一种适用于现场且即时剖析岩心（岩屑）的便携式装备和应用手艺。。。。。。。 。
CQ9·电子官方网站推出的新一代SKNM12便携式核磁共振录井仪能够快速获取岩心（岩屑）的核磁T2谱、核磁孔隙度、含油饱和度、原始含水饱和度、散失流体饱和度、SDR渗透率及孔径漫衍等储层相关参数，，，， ，实现现场储层快速评价。。。。。。。 。
一、 系统组成
SKNM12快速核磁录井仪由三部分组成：控制柜、条记本、磁体柜。。。。。。。 。
1. 控制柜：由装置在内部的温控模浚�？？？椤⑵滓恰⑸淦倒Ψ拧⑶爸梅糯笃鳌⒐┑缒？？？？？榈茸槌�；；；；；；；
2. 条记本：认真吸收操作者的指令，，，， ，并通过序列爆发软件爆发种种控制信号转达给谱仪系统的各个部件协调事情，，，， ，条记本还要完成数据处置惩罚、存储以及显示使命；；；；；；；部分一维和二维信号处置惩罚等功效也是由条记本完成的；；；；；；；
3. 磁体柜：部分包括一台永世磁体，，，， ，加热及恒温电路以及具有严酷屏障的射频线圈组成；；；；；；；
4. 剖析软件息争释软件：剖析软件数据处置惩罚完后，，，， ，诠释软件自动盘算州参数。。。。。。。 。

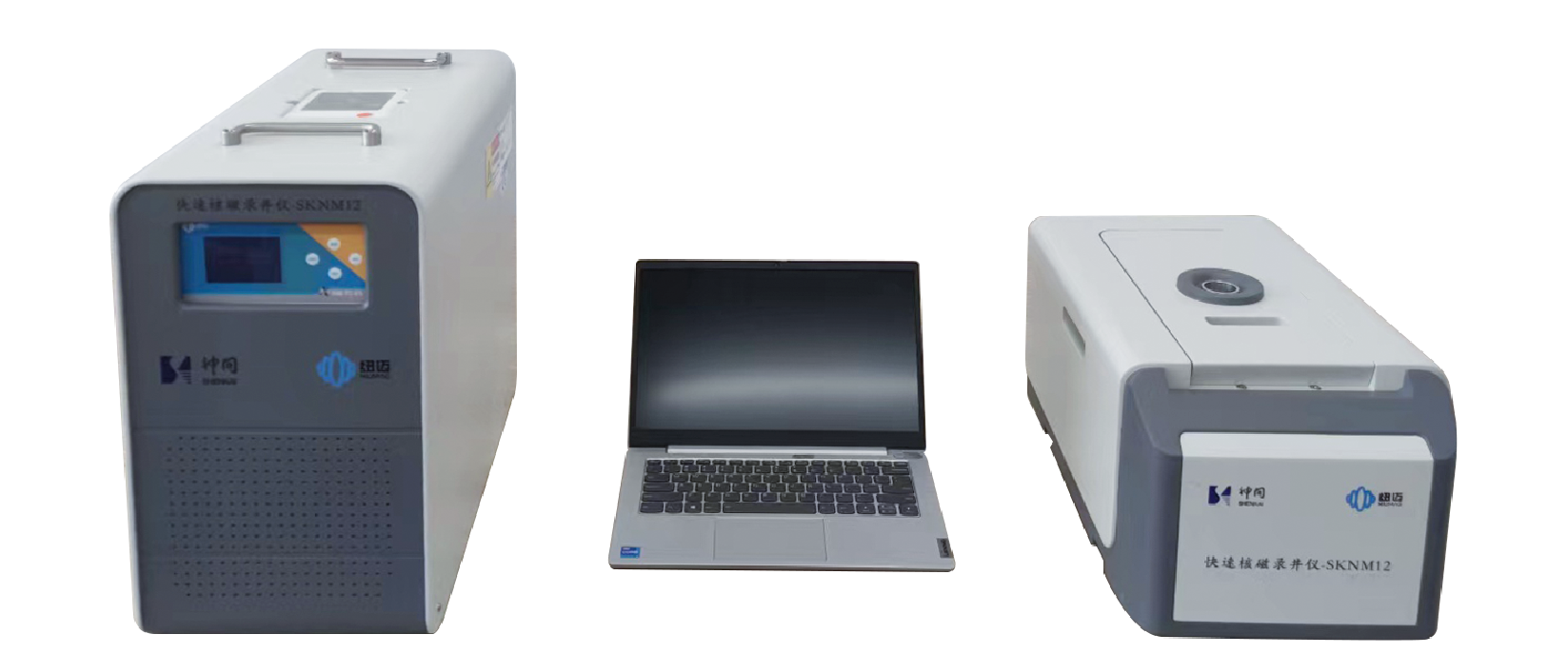

SKNM12快速核磁录井仪
二、 现场快速评价流程
煤层气岩心的测试流程包括仪器标定、稳固性验证、岩心的取样、修样、新鲜/饱水样核磁实验、质量体积密度丈量、烘干以及烘干样核磁测试实验。。。。。。。 。
1. 仪器标定：现场设置三套差别标定要领，，，， ，划分为油标定、锰标定、水标定；；；；；；；
2. 取样：时刻关注取心情形，，，， ，当岩心出筒时按划定实时取样，，，， ，原则上距离0.5米取岩心内部样品；；；；；；；
3. 修样：使用地质锤先将岩心样品边部去除，，，， ，后使用斜口钳举行精修，，，， ，包管每块岩心小样无边无钻井液污染，，，， ，质量在8g-12g之间且能顺遂放入试管之中；；；；；；；
4. 稳固性验证：取标样放入核磁仪器中丈量，，，， ，视察实验效果信号量是否与前一次实验效果一致；；；；；；；
5. 新鲜样核磁共振T2谱丈量：丈量样品的原始质量后，，，， ，使用生料带包裹放入核磁试管中举行核磁共振丈量；；；；；；；
6. 饱水样核磁共振T2谱丈量：生料带扫除，，，， ，将样品放入对应编号自封袋内，，，， ，加蒸馏水没过样品后放入真空抽气装置中抽真空2h，，，， ，将岩心小样内部气体抽出。。。。。。。 。待真空抽气时间竣事后放入加压饱和装置，，，， ，加压10MPa静置2h使蒸馏水充分填充入岩心小样内部孔隙。。。。。。。 。加压竣事后取出样品，，，， ，用卫生纸擦去外貌浮水，，，， ，用生料带包好放入核磁试管中，，，， ，举行核磁共振饱水样T2谱丈量；；；；；；；
7. 质量体积丈量：使用细密天平丈量加压饱水后岩心质量，，，， ，使用密度天平丈量岩心的质量和体积，，，， ，盘算岩心的密度；；；；；；；
8. 样品烘干：将样品放入恒温干燥箱内，，，， ，温度调至105℃，，，， ，一连烘干12h后，，，， ，将烘干的样品放入干燥皿内冷却；；；；；；；
9. 烘干样核磁共振T2谱丈量：丈量烘干样品的质量，，，， ，使用生料带包好放入核磁试管中举行核磁共振丈量。。。。。。。 。
整个操作历程可在20小时内即可获得本筒次所有样品实验效果，，，， ，如图1所示。。。。。。。 。

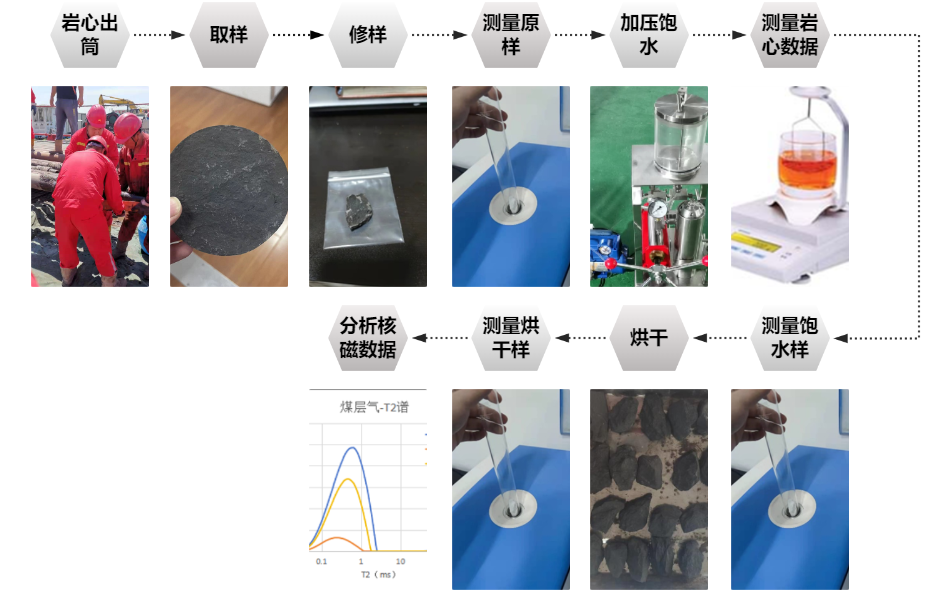

图1 事情流程图
三、系统特点
主要特点：快速、精准、便携、环保、多参数
1. 速率快——2min内/次；；；；；；；
2. 准确度高——mg级别流体区分率，，，， ，0.01msT2区分率；；；；；；；
3. 稳固性好——自控温+自屏障；；；；；；；
4. 清静、环保——无辐射，，，， ，无有害物质；；；；；；；
5. 便携性——体积小，，，， ，利便搬运。。。。。。。 。
其中电子立柜：长512mm*宽255mm*高425mm，，，， ，质量23kg；；；；；；；磁体柜：长440mm*宽270mm*高254mm，，，， ，质量27kg。。。。。。。 。
四、 应用效果
AX1井为某区域的深层煤层气井，，，， ，目的层岩性以页岩和煤为主，，，， ，含有少量泥岩、粉砂岩，，，， ，取心段为1#、2#、3#、4#、5#、6#和7#煤层，，，， ，核磁共振剖析全取心段距离0.5米取样。。。。。。。 。
诠释效果与地质剖析一致：
（1）孔隙度特征

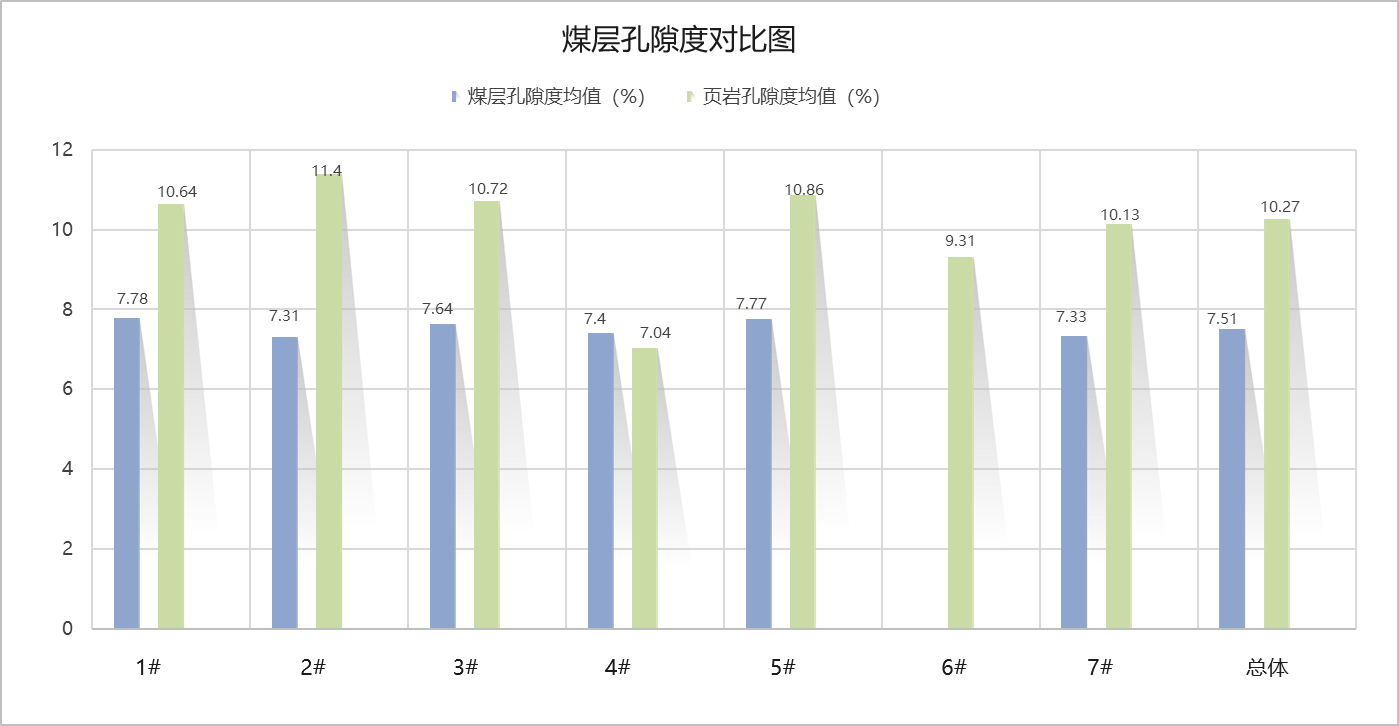

图2 煤层孔隙度比照图
AX1井取心段岩性以页岩和煤为主，，，， ，含有少量泥岩、粉砂岩，，，， ，煤层孔隙度：平均7.51%，，，， ，最小6.27%，，，， ，最大9.09%；；；；；；；页岩孔隙度：平均10.27%，，，， ，最小1.47%，，，， ，最大20.27%；；；；；；；其中1#煤层、4#煤层下部孔隙度相对更高如图2所示。。。。。。。 。
（2）含气性特征

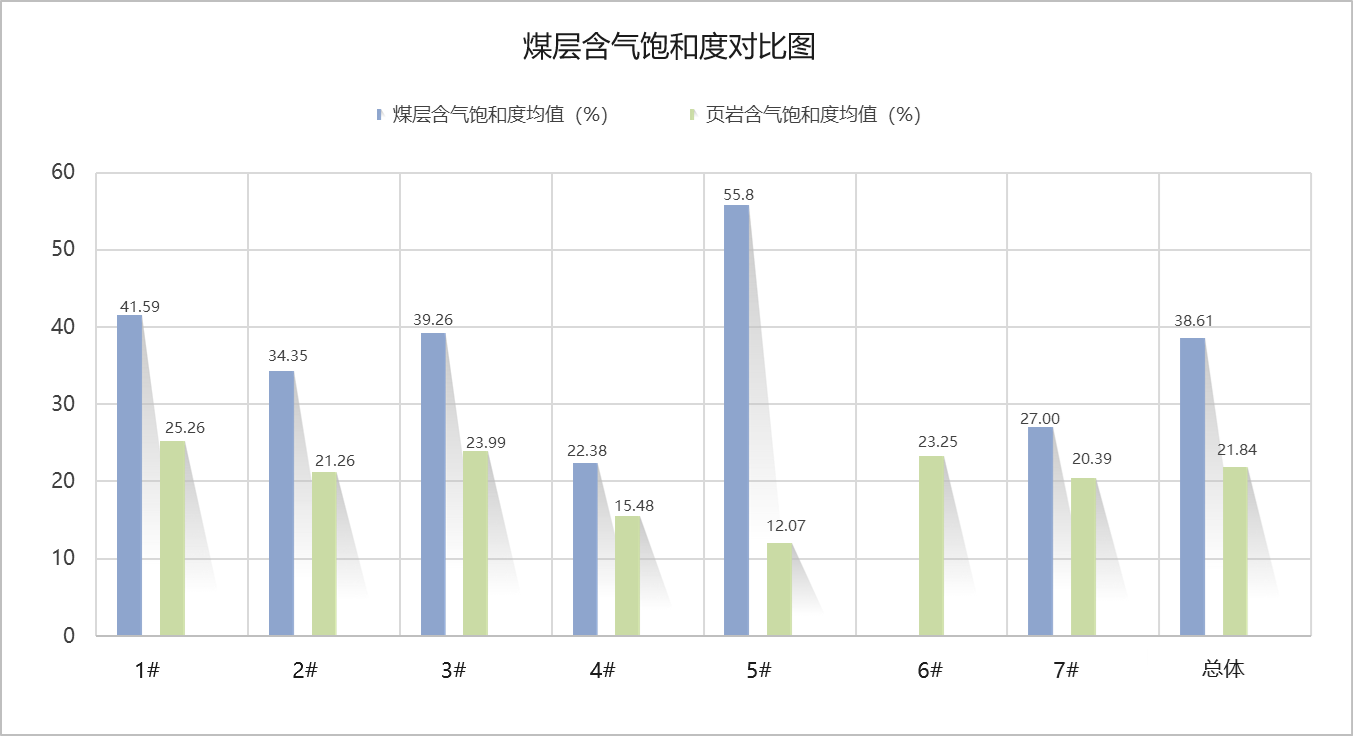

图3 煤层含气饱和度比照图
煤层含气饱和度：平均38.61%，，，， ，最小16.00%，，，， ，最大66.87%；；；；；；；页岩含气饱和度：平均21.84%，，，， ，最小2.85%，，，， ，最大71.43%；；；；；；；其中5#煤层含气饱和度更高抵达55.8%，，，， ，为最优质煤层如图3所示。。。。。。。 。
（3）含水性特征

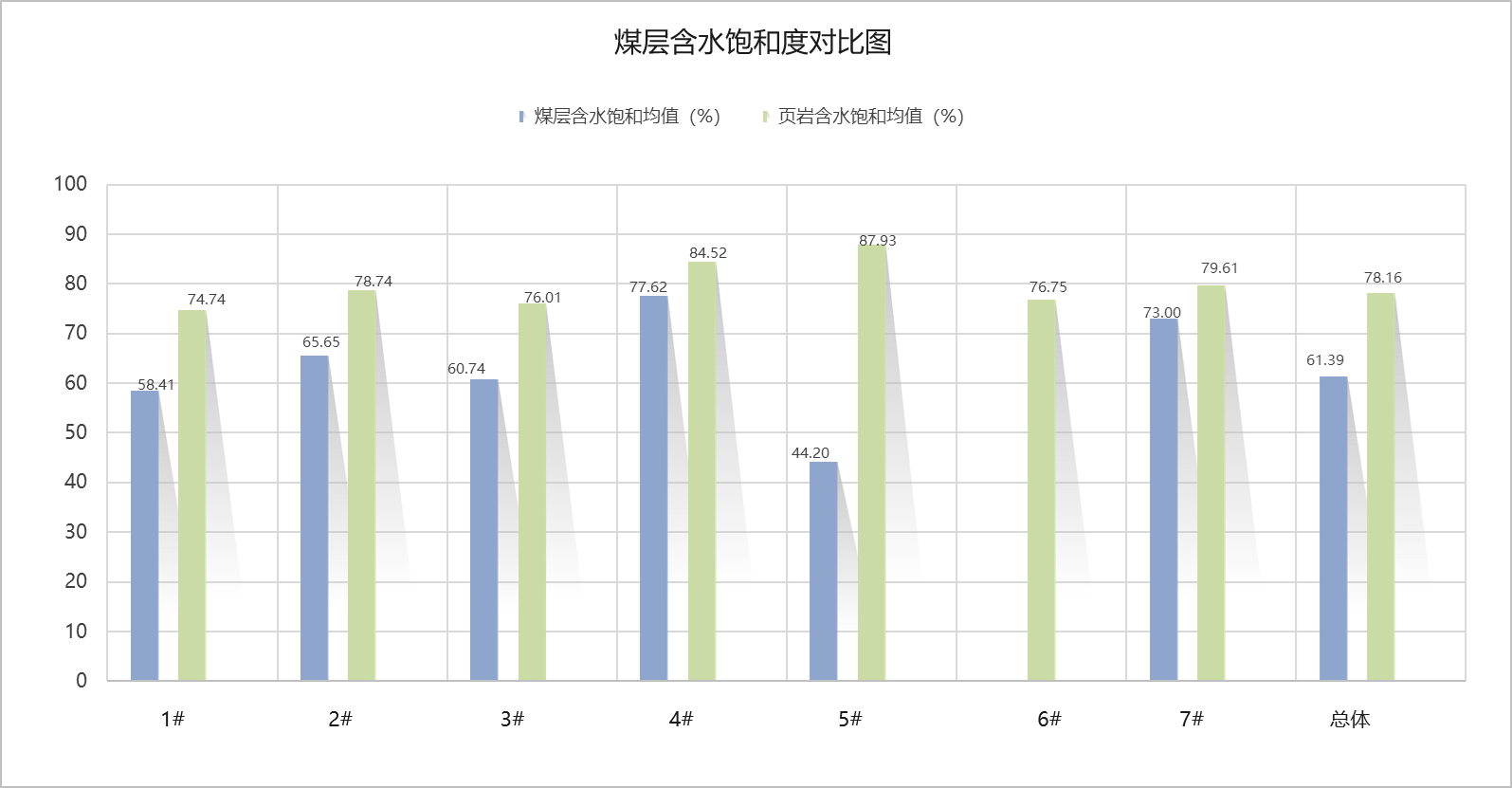

图4 煤层含水饱和度比照图
煤层含水饱和度：平均61.39%，，，， ，最小33.13%，，，， ，最大84.00%；；；；；；；页岩含水饱和度：平均78.16%，，，， ，最小28.57%，，，， ，最大98.77%；；；；；；；其中5#煤层含水饱和度相对更低，，，， ，如图4所示。。。。。。。 。
（4）综合诠释效果
4#煤层核磁录井综合诠释

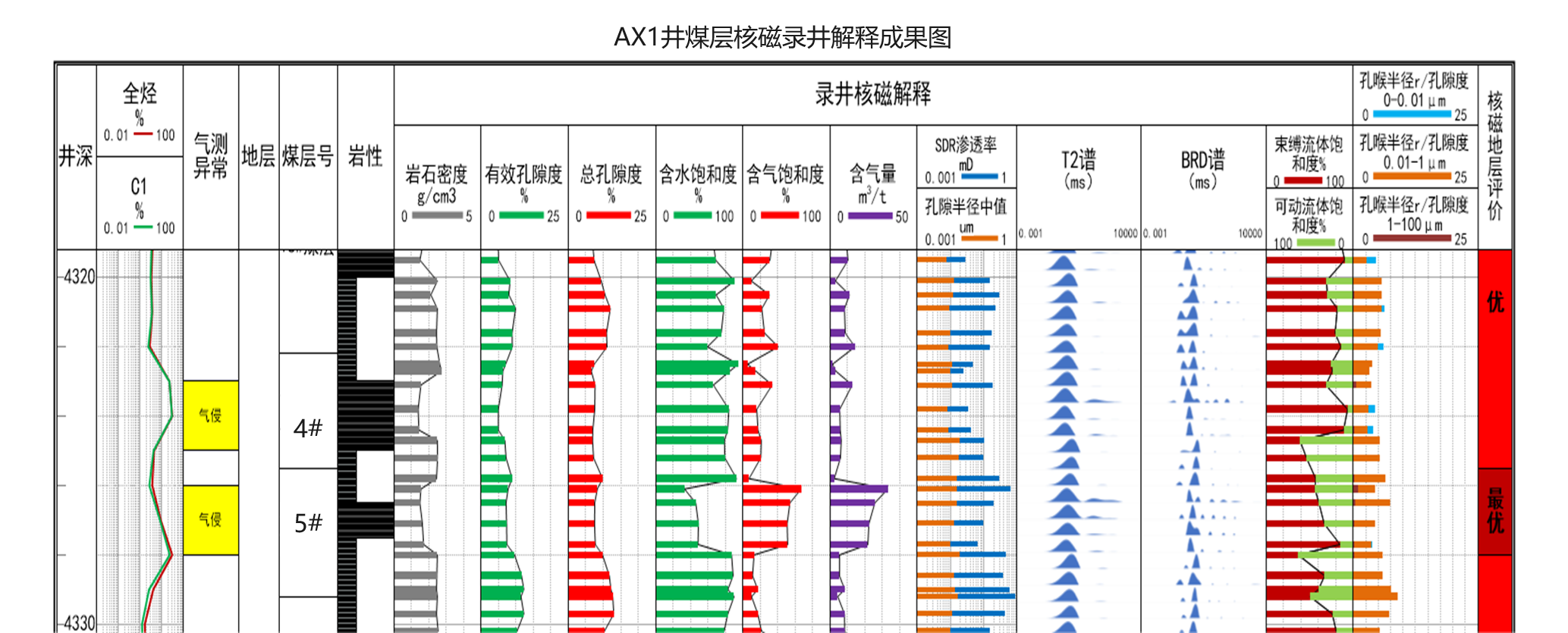

图5 4#煤层核磁录井诠释效果图
由图5可看出，，，， ，4#煤层主要以煤为主，，，， ，共取样7块，，，， ，核磁平均有用孔隙度为6.13%，，，， ，页岩6.77%，，，， ，煤5.28%。。。。。。。 。
录井气测异常层1个，，，， ，在煤层接壤层段，，，， ，迟深4322m～4324m，，，， ，TG由2.8272%↑29.8507%，，，， ，C1由2.4037%↑29.3094%。。。。。。。 。气测异常爆发段测得岩心含气饱和度同步上涨如图6所示。。。。。。。 。本层中以煤为主，，，， ，含气饱和度较为正常，，，， ，占最大孔隙度的孔喉半径主要漫衍在0.01＜r＜1?m规模，，，， ，可动流体饱和度较低，，，， ，综合评价中等。。。。。。。 。

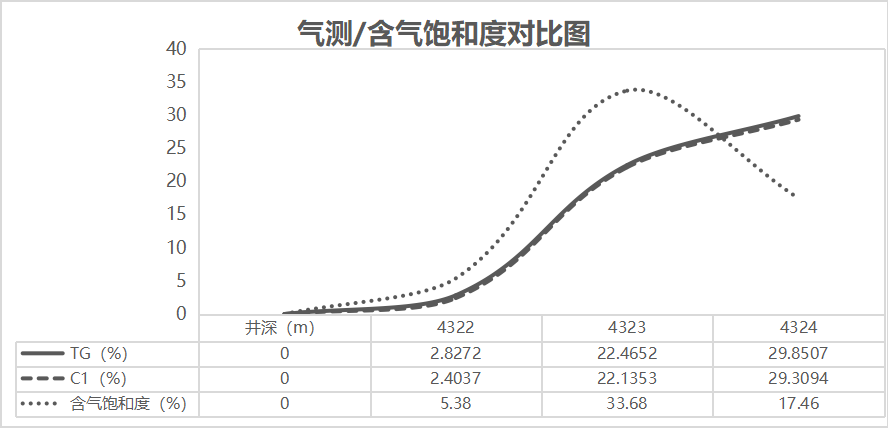

图6 气测异常段趋势比照图
5#煤层核磁录井综合诠释
图7 5#煤层核磁录井诠释效果图
由图7可看出，，，， ，5#煤层煤页岩交杂，，，， ，共取样8块，，，， ，核磁平均有用孔隙度为8.95%，，，， ，页岩10.55%，，，， ，煤7.35%。。。。。。。 。
录井气测异常层1个，，，， ，在煤层与页岩段，，，， ，迟深4326m～4328m，，，， ，TG由3.5842%↑30.1931%，，，， ，C1由8.1156%↑23.1297%。。。。。。。 。气测异常爆发段测得岩心含气饱和度同步上涨如图8所示。。。。。。。 。本层中以煤，，，， ，页岩为主，，，， ，含气饱和度为本次取心段最高，，，， ，占最大孔隙度的孔喉半径主要漫衍在0.01＜r＜1?m规模，，，， ，可动流体饱和度较高，，，， ，SDR渗透率较高，，，， ， BRD谱显示可动流体饱和度为本井最高，，，， ，综合评价最优，，，， ，建议水平段箱体选在5#煤层煤岩。。。。。。。 。

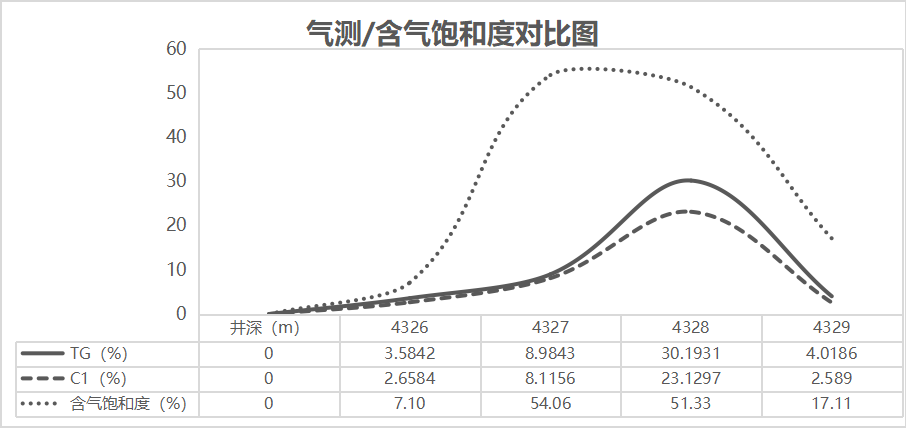

图8 气测异常段趋势比照图
6#煤层核磁录井综合诠释

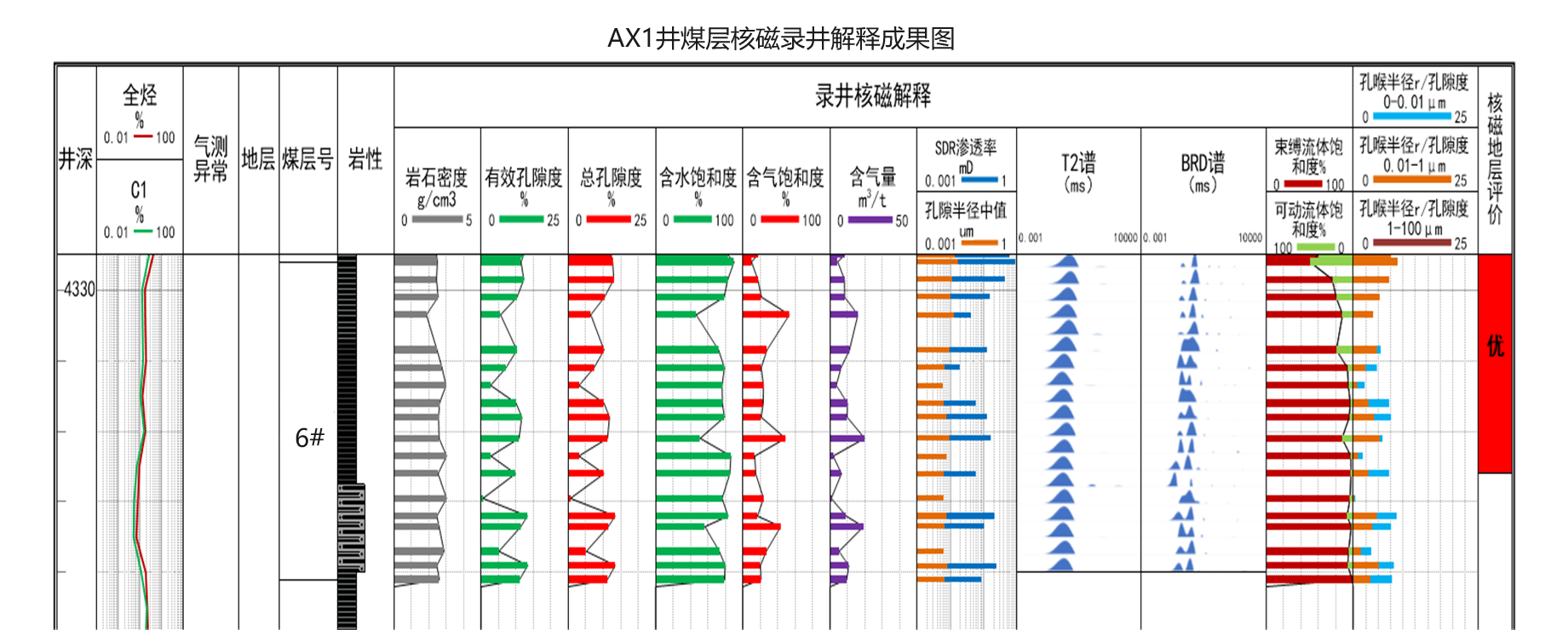

图9 6#煤层核磁录井诠释效果图
由图9可看出，，，， ，6#煤层底板以页岩与砂质页岩为主，，，， ，共取样18块，，，， ，核磁平均有用孔隙度为8.86%，，，， ，页岩9.05%，，，， ，煤5.60%。。。。。。。 。
无录井气测异常层。。。。。。。 。本层中页岩与砂质页岩为主，，，， ，含气饱和度较低，，，， ，占最大孔隙度的孔喉半径主要漫衍在0＜r＜0.01?m规模，，，， ，可动流体饱和度较底，，，， ，SDR渗透率一样平常，，，， ， BRD谱显示可动流体较少，，，， ，综合评价一样平常。。。。。。。 。
CQ9·电子官方网站作为中国石油装备行业上市公司，，，， ，正在全力向数字化、高科技转型。。。。。。。 。旗下综合录井装备、HH级井口装备、大口径高压力井控装备等多款产品，，，， ，坚持着海内领先，，，， ，天下同步的手艺水平，，，， ，始终致力于推动中国油气行业高速生长，，，， ，为中国油气的勘探开发保驾护航。。。。。。。 。
